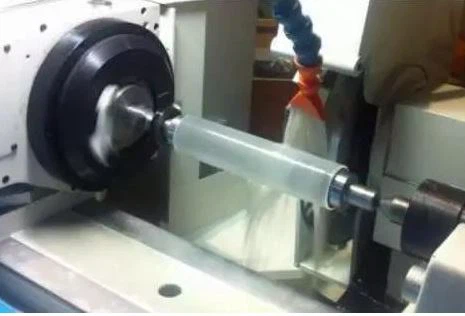

Η συνηθισμένη κυλινδρική λείανση φαίνεται στο παρακάτω σχήμα. Οι επάνω οπές και στα δύο άκρα του τεμαχίου εργασίας χρησιμοποιούνται για τη στήριξη του τεμαχίου εργασίας μεταξύ της κεφαλής και της κορυφής της ουράς της μηχανής λείανσης. Κατά τη διάρκεια της λείανσης, το τεμάχιο εργασίας περιστρέφεται κάτω από την κίνηση του άξονα και ο τροχός λείανσης τροφοδοτείται πλευρικά.
συνηθισμένη κυλινδρική λείανση
▌ Centerless cylindrical grinding
Η κυλινδρική λείανση χωρίς κέντρο δεν έχει κεφαλή και ουρά, αλλά υποστηρίζει το τεμάχιο εργασίας από μια παλέτα και έναν τροχό οδήγησης και το αλέθει με έναν τροχό λείανσης. Η μέθοδος λείανσης χωρίς κέντρο αποτελείται από τρεις μηχανισμούς: τροχό λείανσης, τροχό ρύθμισης και υποστήριξη τεμαχίου εργασίας. Ο τροχός λείανσης εκτελεί στην πραγματικότητα το έργο λείανσης. Ο τροχός ρύθμισης ελέγχει την περιστροφή του τεμαχίου εργασίας και κάνει την ταχύτητα τροφοδοσίας του τεμαχίου εργασίας. Το στήριγμα του τεμαχίου εργασίας είναι λείανση. Στηρίξτε το τεμάχιο εργασίας κατά την κοπή. Οι κυλινδρικοί μύλοι χωρίς κέντρο έχουν υψηλότερη παραγωγικότητα. Χρησιμοποιείται κυρίως στη μαζική παραγωγή και είναι εύκολο να αυτοματοποιηθεί.
κυλινδρική λείανση χωρίς κέντρο
▌ The characteristics of centerless cylindrical grinding compared with ordinary cylindrical grinding
1. Συνεχής επεξεργασία, καμία ανάγκη απόσυρσης του εργαλείου, σύντομος χρόνος για τη σύσφιξη του τεμαχίου εργασίας, υψηλή παραγωγικότητα.
2. The bracket and guide wheel positioning mechanism have better supporting rigidity than the common cylindrical grinder's top and center frame mechanism, and the cutting amount can be larger, which is conducive to the processing of slender shaft workpieces, and is easy to achieve high-speed grinding and strong grinding.
3. The workpiece of the centerless cylindrical grinding machine is positioned on the positioning mechanism by the outer circle, and the grinding amount is the allowance on the diameter of the workpiece. Therefore, the wear of the grinding wheel, the compensation of the feeding mechanism and the repeated positioning accuracy error of the cutting mechanism have an impact on the dimensional accuracy of the diameter of the part. The impact is only half of that of ordinary cylindrical grinders, no center hole is required, and it is easy to automate loading and unloading in advance.
4. Το μηχάνημα λείανσης χωρίς κέντρο με φαρδύ τροχό λείανσης διαθέτει μηχανισμό διέλευσης-που μπορεί να αυξάνει κάθε φορά το όριο κατεργασίας. Κατά τη διάρκεια της βυθιζόμενης λείανσης, μπορεί να αλέσει σύνθετα προφίλ διαδοχικά ή να αλέσει πολλαπλούς τροχούς λείανσης, με υψηλή παραγωγικότητα και μεγάλο εύρος εφαρμογής.
5. Ο κυλινδρικός μύλος χωρίς κέντρο δεν διαθέτει μηχανισμό που να διασφαλίζει τη σχετική ακρίβεια θέσης (ομοαξονικότητα, κατακόρυφη θέση, κ.λπ.) της επιφάνειας λείανσης και της επιφάνειας που δεν λείανση-και η στρογγυλότητα είναι κακή κατά το τρίψιμο της περιφερειακά διακοπτόμενης εξωτερικής επιφάνειας .
6. Η επιφάνεια λείανσης είναι επιρρεπής σε περιττή-αριθμημένη στρογγυλότητα και αν είναι μεγαλύτερη, συχνά προκαλεί την ψευδαίσθηση ότι το μετρούμενο μέγεθος είναι μικρότερο από το μέγιστο φυσικό μέγεθος, κάτι που θα επηρεάσει την ποιότητα της συναρμολόγησης και την απόδοση της εργασίας .
7. Η ρύθμιση της εργαλειομηχανής είναι περίπλοκη και χρονοβόρα-. Κάθε φορά που αντικαθίστανται τα τεμάχια εργασίας διαφορετικών διαμέτρων, το ύψος του βραχίονα, η απόσταση και οι σχετικές παράμετροι διαδικασίας πρέπει να ρυθμίζονται. Επομένως, είναι δύσκολη η προσαρμογή της τεχνολογίας και δεν είναι κατάλληλη για παραγωγή μικρών παρτίδων και μεμονωμένων-τεμαχίων.
